自动剪角机能否剪切不规则形状的产品

文章出处:公司动态 责任编辑:东莞市博贝自动化科技有限公司 发表时间:2025-07-30


一、常规剪角机的局限性(针对规则形状)

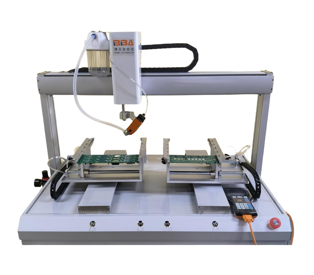

普通自动剪角机(如传统台式剪角机、PCB 板专用剪角机)的设计通常针对规则形状的边缘剪切,例如:BBA-5441CU

  • 矩形 PCB 板的 4 个直角剪为圆角或斜角
  • 方形、圆形工件的固定角度 / 尺寸剪角。

BBA-5441UC主要特点:

  • 刀具和夹具位置固定,剪切轨迹单一(如 90°、45° 或固定半径的圆弧)

二、可剪切不规则形状产品的剪角机类型

针对不规则形状产品(如异形 PCB 板、塑料件、金属片等),需选择具备柔性定位、可编程轨迹或定制化设计的剪角机,主要包括:

  1. 带视觉定位的自动剪角机
    • 核心能力:通过工业相机拍摄产品图像,系统自动识别不规则边缘的轮廓或待剪角位置,引导刀具精准移动到目标点剪切。
    • 适用场景
      • 边缘呈波浪形、锯齿状的异形板;
      • 剪角位置非对称、无固定规律的产品(如每批次剪角位置不同的定制件)。
    • 优势:无需依赖工件的标准化定位,可适应形状轻微变化的不规则产品。
  2. 数控(CNC)剪角机
    • 核心能力:通过编程设定刀具的运动轨迹(如直线、圆弧、任意曲线),配合多轴联动(X/Y 轴移动、Z 轴剪切),实现复杂形状的剪角。
    • 适用场景
      • 金属薄片、亚克力板等不规则轮廓的个性化剪角(如在凹凸边缘上剪特定角度的缺口);
      • 需要多位置、多角度剪切的异形产品(如同一工件上剪 3 个不同角度的角)。
  3. 定制化夹具 + 专用刀具的剪角机
    • 核心能力:针对某类特定不规则产品,设计与产品形状匹配的仿形夹具(如贴合产品轮廓的凹槽、弹性夹持结构),确保工件在剪切时稳定固定;同时定制刀具形状(如异形刃口),适应特殊剪角需求。
    • 适用场景
      • 批量生产的固定不规则形状产品(如某款异形塑料件的专用剪角);
      • 形状复杂但结构固定的工件(如带有凸起、缺口的壳体边缘剪角)。

三、剪切不规则形状产品的关键条件

即使是上述 “柔性” 剪角机,也需满足以下条件才能顺利剪切:

  1. 工件的稳定性:不规则产品需有至少 1 个可定位的基准(如平面、孔位、凸起),确保在剪切时不会滑动或晃动;
  2. 材料适配性:若产品材质较软(如橡胶、薄塑料)或易碎(如陶瓷),需配合低压力刀具和缓冲夹具,避免剪切时变形或碎裂;
  3. 剪角精度要求:不规则形状的剪角通常对精度要求更高(如误差需<0.1mm),需机器的定位精度、刀具刚性达标。

结论

自动剪角机可以剪切不规则形状的产品,但需根据产品的 “不规则程度” 选择合适机型

  • 轻微不规则(如边缘小幅度凹凸):优先选带视觉定位的剪角机;
  • 复杂不规则(如多曲线、非对称结构):选择数控剪角机或定制化设备;
  • 若为固定款不规则产品且批量大:定制仿形夹具 + 专用刀具的剪角机更高效。
