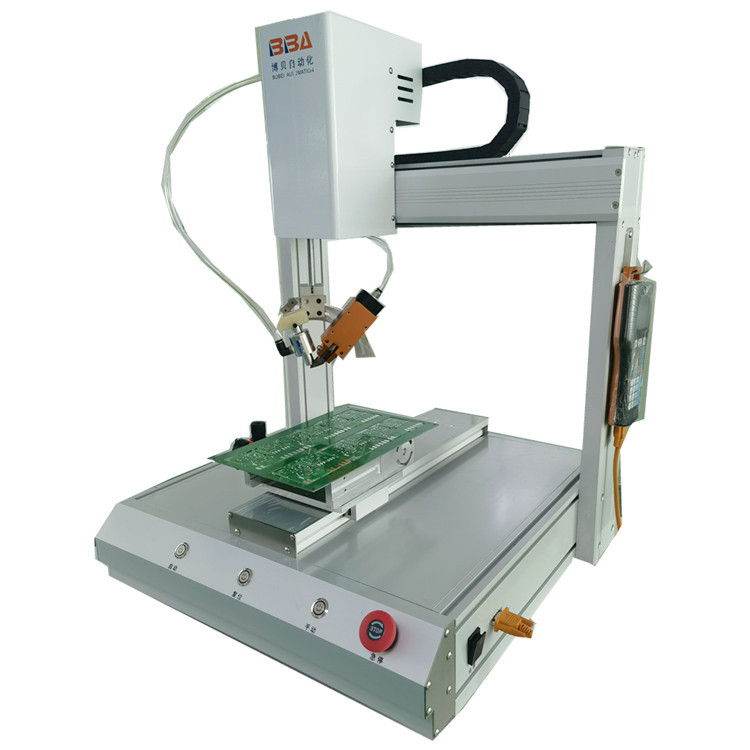

PCBA自动剪脚机,自动电容切脚机
PCB自动剪脚机又叫切脚机,主要用于电子厂韩锡侯的引脚整脚工作,可调节式装夹设计,剪脚速度快3点以上每秒,真空吸走碎渣,剪脚高度随意可调,操作简单,可大幅度提升产能,节省人工,提高品质。

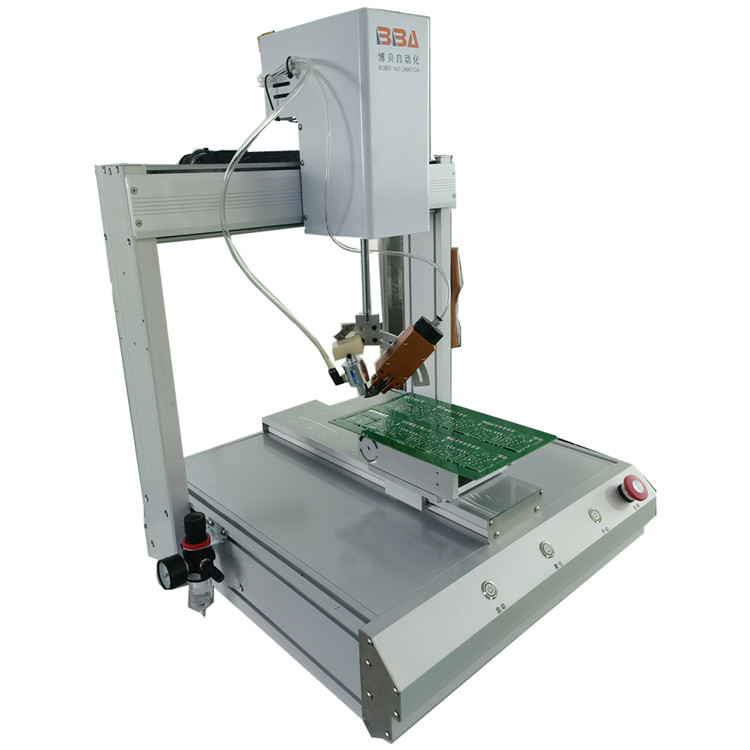

PCBA自动剪脚机,自动电容切脚机

  • 详情说明

  • 产品参数

​​产品用途:
主要适用于PCB行业线路板选择性剪脚


特点:
剪脚速度快,理论最快速度18000点
可选择性剪脚,高度可任意设置
Z轴可360度旋转,避开障碍
真空吸料装置吸走废料
程序优化,操作简单,示教编程


主要配置:
台湾OPT气动剪刀
TBI导轨
研控闭环伺服马达
全职主控系统

项目名称参数·规格·说明备注
名称台式自动剪脚机
型号BBA-331CU
设备尺寸450*600*450mm
设备重量65KG
电源·功率二相AC220V 50/60HZ0.6KW
气源0.60.8Mpa
PCB尺寸范围最小50*50mm;最大260*380mm
PCB定位方式工艺边定位
引脚直径·材质直径0.2~1.6mm; 材质:铜,铝,铁,铜铝合金(钢材质不可)
气动剪/剪刀头台湾OPT
行程X:300 Y:300 Z: 100 R:360°
夹具尺寸长:380宽:0~260(可调)气动压板
XY轴导轨台湾TBI3M同步带传动
驱动电机研控电机驱动配套
运动控制系统四轴(剪脚)运动控制系统
吸料方式真空吸料管∮12
编程方式手柄+人工示教
剪脚速度理论18000/H,实际平均3/S
剪脚高度单点可控可调
