4产品中心

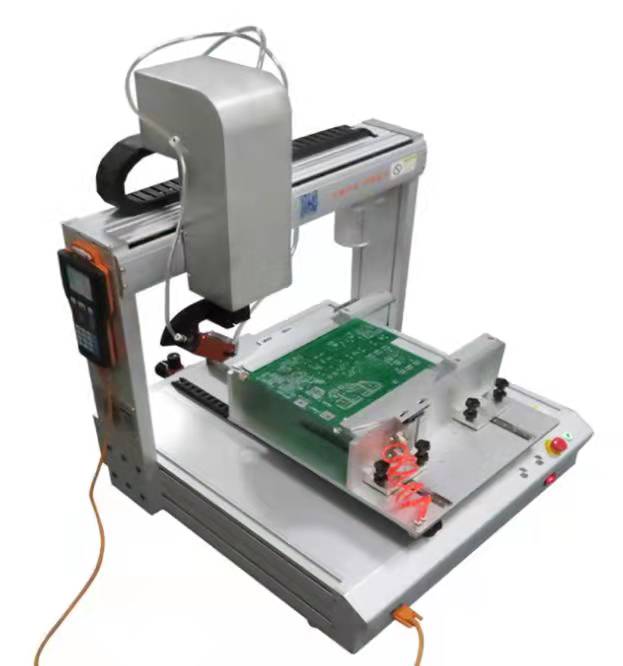

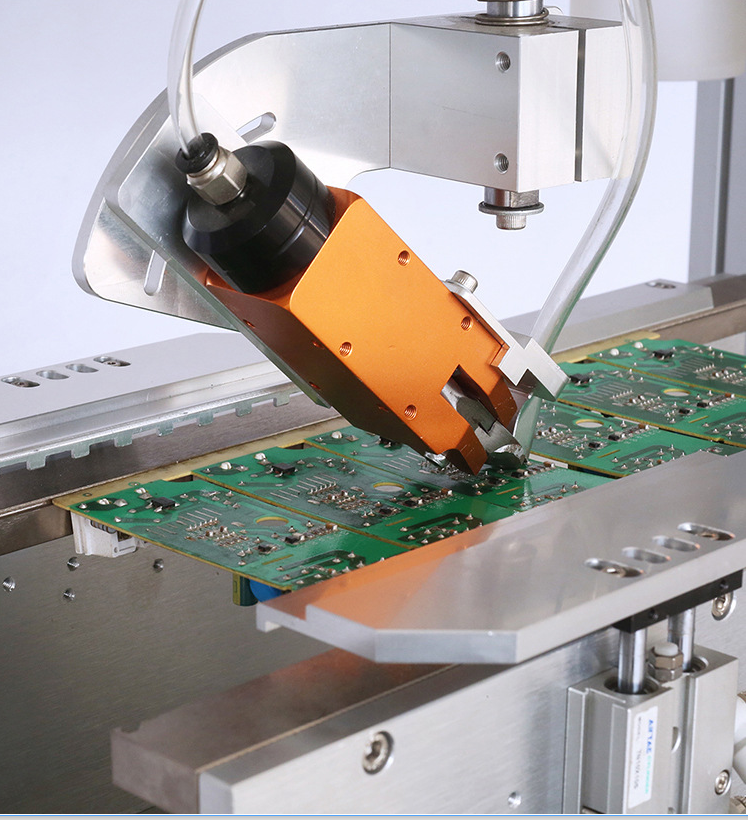

电路板自动剪脚机
电路板自动剪脚机
PCB自动剪脚机又叫切脚机，主要用于电子厂韩锡侯的引脚整脚工作，可调节式装夹设计，剪脚速度快3点以上每秒，真空吸走碎渣，剪脚高度随意可调，操作简单，可大幅度提升产能，节省人工，提高品质。​

电路板自动剪脚机

  • 详情说明

  • 产品参数

​产品用途：
主要适用于PCB行业线路板选择性剪脚


特点：
剪脚速度快，理论最快速度18000点
可选择性剪脚，高度可任意设置
Z轴可360度旋转，避开障碍
真空吸料装置吸走废料
程序优化，操作简单，示教编程


主要配置：
台湾OPT气动剪刀
TBI导轨
研控闭环伺服马达
全职主控系统


​
项目名称 参数·规格·说明 备注
名称 台式自动剪脚机
型号 BBA-5331CU
设备尺寸 800*650*900（mm）
设备重量 65KG
电源·功率 二相AC220V 50/60HZ，0.6KW
气源 0.6～0.8Mpa
PCB尺寸范围 最小50*50mm;最大260*380mm
PCB定位方式 工艺边定位
引脚直径·材质 直径0.2~1.6mm; 材质:铜，铝，铁，铜铝合金 （钢材质不可）
气动剪/剪刀头 台湾OPT
行程 X：400 Y：400 Z: 100 R:360°
夹具尺寸 长：380；宽：0~260（可调） 气动压板
XY轴导轨 台湾TBI 3M同步带传动
驱动电机 研控电机驱动配套
运动控制系统 四轴（剪脚）运动控制系统
吸料方式 真空吸料管∮12
编程方式 手柄+人工示教
剪脚速度 理论18000点/H，实际平均3点/S
剪脚高度 单点可控可调
​
